Vous avez déjà tiré un câble dans un mur et découvert que le cheminement était une vraie galère ? Ou alors, vous avez ce vieux tableau électrique qui ressemble plus à un casse-tête chinois qu’à un espace bien organisé. Pas de panique, ce guide est fait pour vous ! Créer un cheminement électrique qui assure la sécurité sans sacrifier l’esthétique, c’est comme monter un bon meuble IKEA : il faut un plan malin, les bons outils, et un petit secret de pro pour que ça tienne dans le temps. Alors, comment s’y prendre sans finir les mains pleines de poussière ou avec des câbles qui pendent partout ? On décode tout ça ensemble.

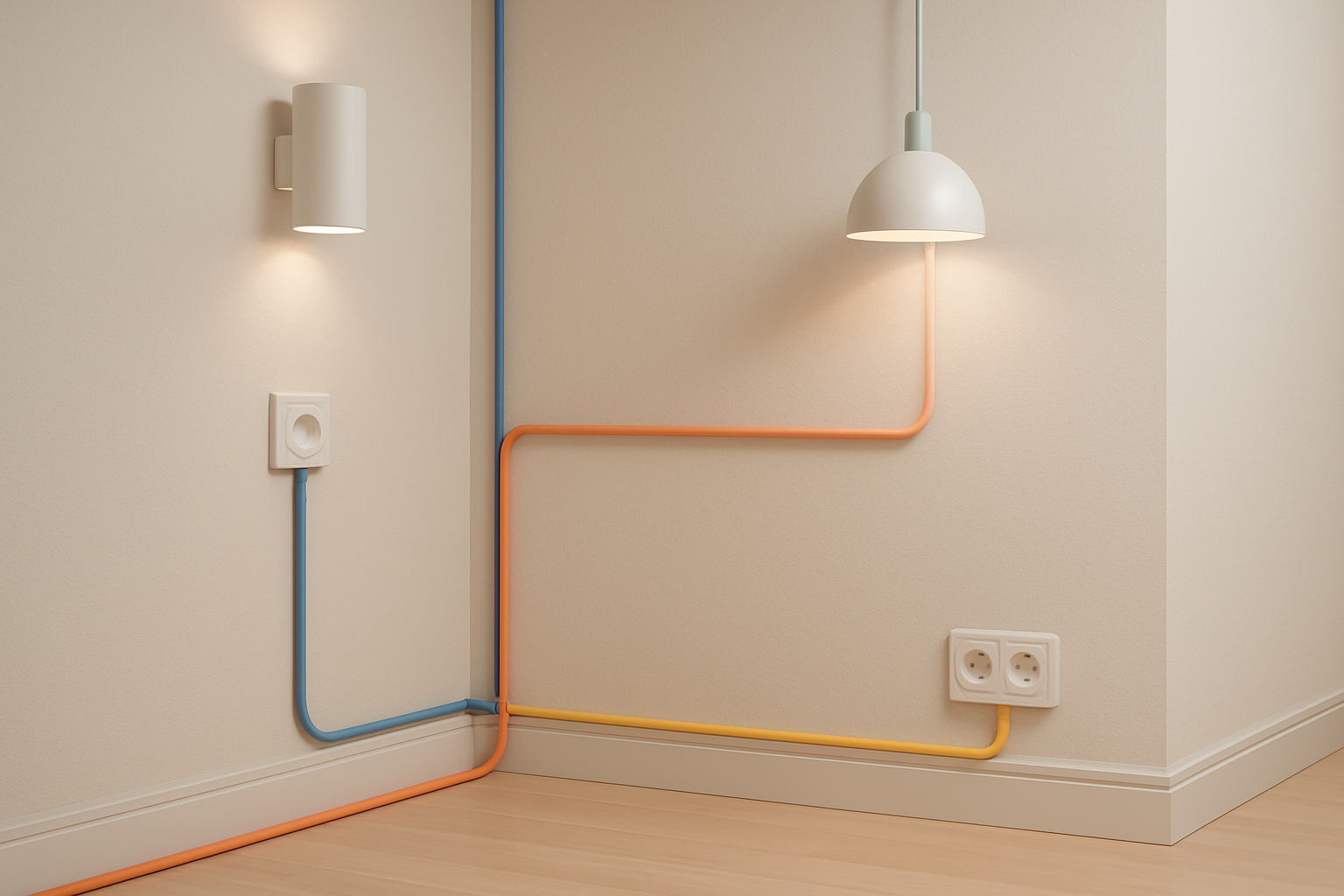

Les bases pour réaliser un cheminement électrique sûr et esthétique
Avant de plonger tête baissée dans le perçage des murs, il faut comprendre que chaque montage électrique repose sur un socle solide : la sécurité et la conformité à la norme NF C 15-100. Pas question de faire n’importe quoi sous peine de passer pour un bricoleur du dimanche et surtout de risquer des incidents. La première règle : privilégier un cheminement logique, sans croisements inutiles, et respecter la distance entre les câbles pour éviter toute interférence.
- 📌 Choisir la bonne gaine : les gaines ICTA, résistantes et flexibles, sont un must pour la protection des câbles.
- 🛠️ Prévoir un parcours simple avec accès facile pour maintenance.
- 🧰 Ne pas oublier les réservations dans les murs, surtout si vous devez passer plusieurs conduits.
- ⚠️ Éviter les zones humides sans utiliser de gaines adaptés IP44 minimum, voire IP67 pour les extérieurs.
- 📏 Respecter les flux d’air autour des câbles pour éviter l’échauffement.
Un petit secret de pro pour garder la main : utilisez des coudes à 45° plutôt que de faire des angles droits qui compliquent le tirage du câble et augmentent le risque d’endommagement.
Les normes et outils indispensables pour concevoir un plan électrique efficace
Vous vous demandez sûrement comment s’y retrouver parmi les symboles bizarres des schémas électriques et la jungle des normes ? C’est là que les outils modernes entrent en scène. Les logiciels comme AutoCAD Electrical ou EPLAN sont devenus les meilleurs alliés pour éviter de se perdre dans les détails. Ils permettent de créer des schémas clairs et personnalisés, et surtout, de générer automatiquement les nomenclatures et calculs nécessaires.
- 🖥️ Profitez de simulateurs en ligne gratuits comme ceux proposés par schemasdiagrammes.com pour tester rapidement votre plan avant de poser le moindre câble.
- 📚 Consultez la norme NF C 15-100 sur electrical-installation.org, incontournable pour tout projet en France.
- 🧩 Maîtrisez les symboles CEI 60617 — un must pour décoder chaque élément : interrupteurs, prises, disjoncteurs…
- ✨ Astuce : pour un projet résidentiel, pensez à la gamme Legrand ou Hager, réputées pour la fiabilité et l’esthétique de leurs composants.
- 🔍 N’oubliez pas les indices IP pour choisir les protections adaptées aux différentes zones (IP44 pour salle de bain, IP67 pour extérieur).
Avec tous ces outils, vous verrez que créer son plan électrique, c’est aussi fun que de faire un puzzle géant. Un conseil de pro : gardez votre plan accessible, même sur mobile, pour le consulter facilement sur le chantier !
Les étapes pratiques pour un cheminement électrique maîtrisé et esthétique
Passons à la partie qui va vraiment vous faire gagner du temps sur votre chantier. Un cheminement bien pensé, c’est d’abord une bonne préparation, puis du travail propre. Voici comment s’y prendre, étape par étape :
- 📍 Planification : Dessinez votre plan en repérant les zones de passage, les prises, interrupteurs, et points lumineux.
- 🛠️ Préparation du support : Percer les trous et mettre en place les gaines. N’hésitez pas à utiliser des conduits métalliques de chez Bticino pour plus de robustesse si besoin.
- 🔌 Tirage des câbles : Glissez les câbles sans forcer, un tirage trop brutal peut abîmer la gaine ou la gaine isolante des fils.
- ⚙️ Fixation : Utilisez des colliers adaptés, espacés régulièrement (environ tous les 30 cm), pour éviter que les câbles pendent ou vibrent.
- 💡 Finitions : Pose des boîtes d’encastrement, raccordements propres et test du circuit.

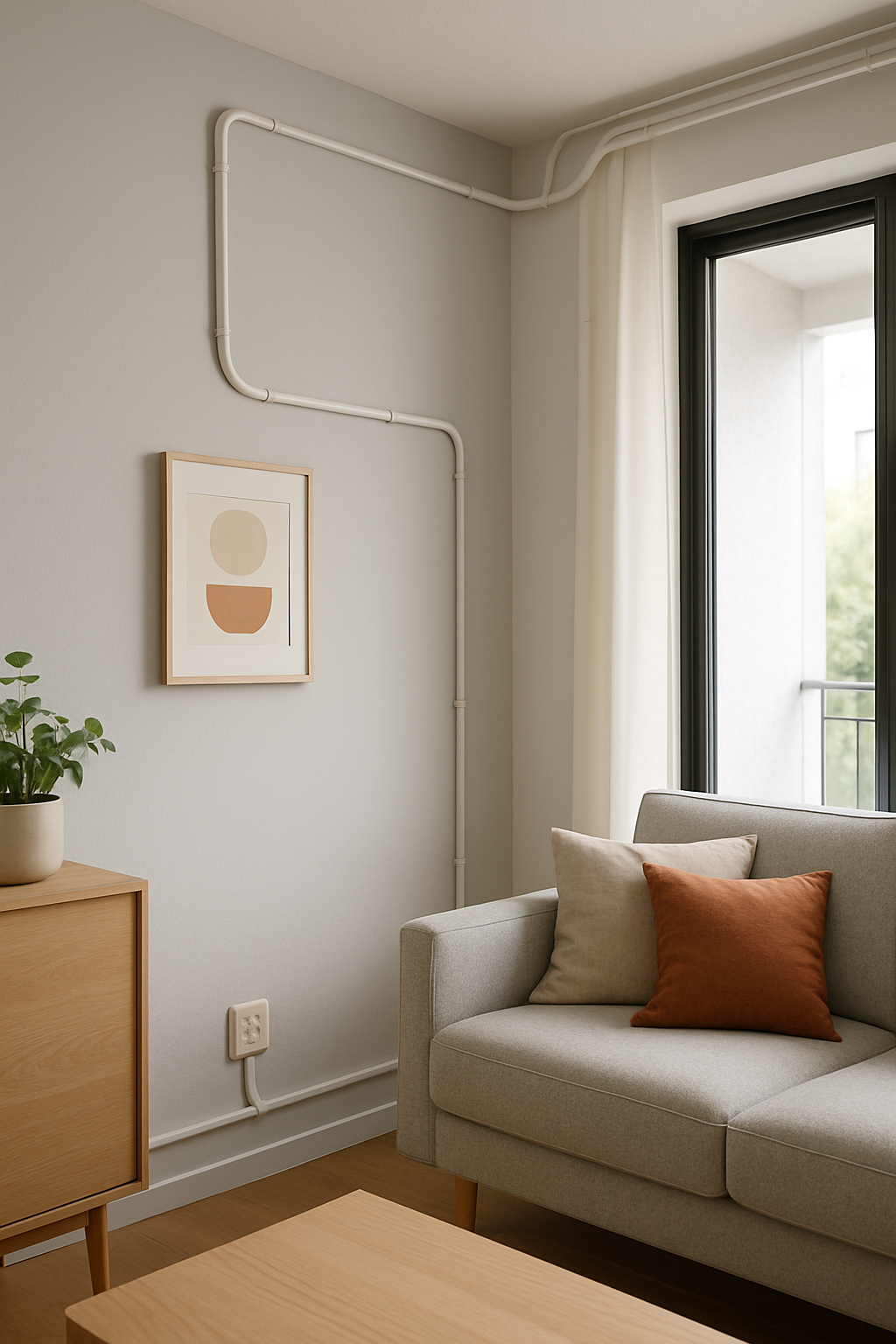

Petit truc d’initié pour rendre le cheminement invisible : préférez les moulures plates pour les pièces où vous ne voulez pas invasive, un coup de peinture assorti et le tour est joué !
L’entretien et la prévention des problèmes sur une installation électrique
Rien ne sert d’avoir une belle installation électrique si elle vire rapidement au cauchemar. L’entretien régulier est la clé. Un panneau ou un tableau électrique encrassé, des connexions lâches, ou encore des protections dépassées peuvent entraîner des risques graves.
- 🔎 Faites une vérification annuelle des protections (disjoncteurs, différentiels), surtout avec des marques comme Schneider Electric ou Eaton, synonymes de qualité.
- 🧽 Nettoyez la poussière et l’humidité dans les tableaux, surtout dans les environnements industriels ou humides.
- 🔄 Testez régulièrement les dispositifs différentiels pour assurer leur bon fonctionnement.
- 🛠️ En cas de modification, refaites un schéma à jour avec des outils comme planscablage.com.
- ⚠️ Anticipez les changements de normes et adaptez votre installation, ça évite les mauvaises surprises.
Et surtout, rappelez-vous : un tableau électrique bien organisé et entretenu, ça réduit les pannes de 70 % selon une étude récente. Pas mal, non ?
FAQ rapide sur le cheminement électrique
- Quel diamètre de gaine choisir ?
Tout dépend du nombre de câbles et de leur section, mais préférez toujours un diamètre un peu supérieur pour ne pas forcer lors du tirage. - Comment intégrer des énergies renouvelables ?
Respectez la norme NF C 15-100 qui prévoit des prescriptions spécifiques pour les raccordements photovoltaïques ou éoliens. - Peut-on modifier un tableau électrique soi-même ?
Pour des modifications simples, oui, mais toujours en respectant les normes et en coupant l’alimentation avant intervention. - Pourquoi certains câbles sont regroupés dans des conduits métalliques ?
Pour mieux protéger contre les interférences électromagnétiques, surtout dans les locaux industriels. - Quels outils utiliser pour vérifier une installation ?
Multimètre, pince ampèremétrique et testeur de continuité sont les indispensables pour un diagnostic fiable.
